MANIPULADORES A VÁCUO
PARA INSTALAÇÃO DE VIDROS PLANOS EM FACHADAS

A Ventowag apresenta sua linha de manipuladores a vácuo desenvolvida especialmente para operar com placas de vidro plano tipo única ou montadas em estruturas "sanduiche", em instalações de fachadas e obras em geral.
Os equipamentos possuem diversas tecnologias que podem ser incrementadas de acordo com cada tipo de operação como: com rotação  360 °, mecanismo de inclinação automático para posicionamento vertical e horizontal, estruturas ajustáveis no comprimento e largura, etc.
O sistema de sucção, que possui bomba de vácuo elétrica com dois sistemas com válvulas de segurança além de dois reservatórios de vácuo adicional com circuitos de vácuo independentes permitindo maior segurança nas operações.
O sistema elétrico é fornecido com a tensão nominal solicitada pelo cliente, podendo ainda ser dotado de dispositivo de chaveamento que permite a utilização de fontes de alimentação contínua de 24V ou modelos totalmente autônomos que dispensam fontes de energia externa sendo alimentadas por bancos de baterias recarregáveis.

VERS.GLASS 6

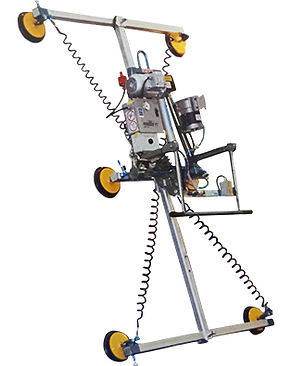

VERSATILE GLASS 6 ELECTRIC

Movimentador a vácuo projetado para operar com placas de vidro planas de grandes dimensões e elevado peso com até 500 kg. Para facilitar as operações, possui articulação que permite bascular a carga automaticamente 90° tanto na posição vertical quanto horizontal. Para auxiliar no posicionamento das placas, um sistema de rotação 360° possibilita escolher a posição ideal durante a instalação. Possui sapatas ajustáveis no comprimento e largura, possibilitando operar com placas de tamanhos variados.

ENERGIA TEAR.jpg

Principais Características:


• Bomba de vácuo, elétrica;

• Sistema duplo com reservatório adicional de vácuo;

• Dupla válvula de segurança;

• Estrutura especial com ajustes dos braços das ventosas;

• Rotação 360° manual com trava a cada 45°;

• Basculamento 90° automatizado;

• Tomada elétrica de encaixe com trava de segurança;

• Ventosas de borracha ultra resistentes e de fácil reposição;

• Cabo ergonômico;

• Alça reforçada com ajustagem pendular;

Acessórios:

• Dispositivo de alarme sonoro contra queda de pressão;

• Controle remoto;

Bomba de vácuo auxiliar de emergência com bateria recarregável;

• Giroscópio;

• Rotação 360° automatizada;

Modelo

VG6EB-60

t6e.tif
GLASS 6 APLICAÇÃO.jpg

Modelo

Capacidade

Medidas (mm)

Catálogo
Ficha Técnica

COD. VG6EB-60

600 KG

Largura: 600¹ / Comp.: 915 / 1375 / 1650²

Medidas externas das ventosas: ¹ largura - ² comprimento

N° de ventosas: 06

Tamanho mínimo da placa: 300 x 600mm / máximo: 3000mm

Alimentação elétrica: 380 / 220V - 60 Hz (50Hz)

Ruído: dB (A): =49;

ART CREA, manual de instrução e manutenção;

CONFORME: NRs 10/11/12.

Ventosa Vidro TRabalhando2.jpg
vers glass 8

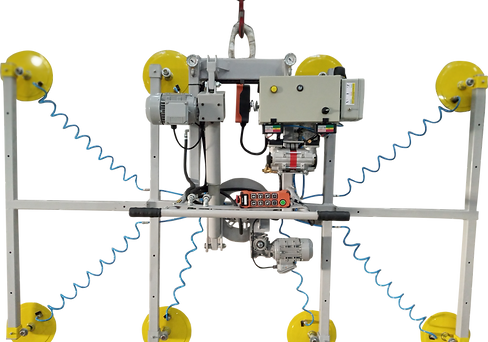

VERSATILE GLASS 8 / 12 ELECTRIC

BASCULAMENTO E ROTAÇÃO AUTOMÁTICO

Equipamentos com sistema sofisticado com movimentos de basculamento e rotação 360° automatizados, regulagem da estrutura, que se ajusta no comprimento e na largura, o que possibilita manipular chapas delicadas de grandes dimensões de tamanhos variados. Para facilitar as operações, possui articulação que permite bascular a carga automaticamente 90° tanto na posição vertical quanto horizontal e para auxiliar no posicionamento das placas nas estruturas de fachadas, um sistema de rotação 360° possibilita escolher a posição ideal durante a instalação.

ENERGIA TEAR.jpg
VERSATILE GLASS 8.png

Modelo

VG8EB-80

Principais Características:


• Bomba de vácuo, elétrica;

• Sistema duplo com reservatório adicional de vácuo;

• Dupla válvula de segurança;

• Estrutura especial com ajustes dos braços das ventosas;

• Rotação 360° automatizada;

• Basculamento 90° automatizado;

• Tomada elétrica de encaixe com trava de segurança;

• Ventosas de borracha ultra resistentes e de fácil reposição;

• Cabo ergonômico;

• Alça reforçada com ajustagem pendular;

Acessórios:

• Dispositivo de alarme sonoro contra queda de pressão;

• Controle remoto;

• Bomba de vácuo auxiliar de emergência com bateria recarregável;

• Giroscópio;

• Rotação 360° automatizada;

Ficha Técnica
Catálogo

Modelo

Capacidade

Medidas (mm)

COD. VG8EB-80

800 KG

Largura: 600 / 1200¹ / Comp.: 900 / 1300 / 2600²

COD. VG12EB-120

1200 KG

Largura: 900 / 1500¹ / Comp.: 1300 / 2900²

Medidas externas das ventosas: ¹ largura - ² comprimento

N° de ventosas: 08 / 12

Tamanho mínimo da placa: 300 x 600mm / máximo: 4000mm

Alimentação elétrica: 380 / 220V - 60 Hz (50Hz)

Ruído: dB (A): =49;

ART CREA, manual de instrução e manutenção;

CONFORME: NRs 10/11/12.

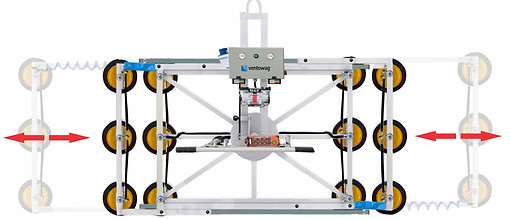

VERSATILE GLASS FXA 12 ELECTRIC JUMBO

Modelo especial projetado para operar na posição horizontal ou vertical com placas de vidro plano com grandes dimensões tipo jumbo, com até 1200 kg. Possui sistema de rotação 360° com travas a cada 45° que permite rota-cionar a placa, sua estrutura especial ajustável, possibilita operar com placas finas ou grossas de tamanhos variados. Sua aplicação pode ser em obras ou em operações internas.

ENERGIA TEAR.jpg
GLASS JUMBO EXEMPLO DE EXTEN.jpg
glass jumbo.jpg

Modelo

Capacidade

GLASS JUMBO EXTENSÍVEL.jpg

Medidas (mm)

Principais Características:


• • Bomba de vácuo, elétrica;

• Sistema duplo com reservatório adicional de vácuo;

• Dupla válvula de segurança;

• Estrutura especial com ajustes extensivo das ventosas;

• Rotação 360° manual;

• Basculamento 90°;

• Tomada elétrica de encaixe com trava de segurança;

• Ventosas de borracha ultra resistentes e de fácil reposição;

• Cabo ergonômico;

• Alça reforçada com ajustagem pendular;

Acessórios:

• Dispositivo de alarme sonoro contra queda de pressão;

• Controle remoto;

Bomba de vácuo auxiliar de emergência com bateria recarregável;

• Giroscópio;

• Basculamento 90° automatizado;

• Rotação 360° automatizada;

Ficha Técnica
Catálogo

VG12FXJ-60

600 KG

Largura: 1350¹ / Comp.: 1900² - 2500 -5000³

VG12FXJ-120

1200 KG

Largura: 1350¹ / Comp.: 1900² - 2500 -5000³

Medidas externas das ventosas: ¹ largura - ² comprimento fechada -³ estendida

N° de ventosas: 12

Tamanho mínimo da placa: 2500 x 3000mm (máximo: 3000 x 6000mm)

Alimentação elétrica: 220V - 60 Hz (50Hz)

Ruído: dB (A): =49;

ART CREA, manual de instrução e manutenção;

CONFORME: NRs 10/11/12. Largura: 1350¹ / Comp.: 1900² - 2500- 5000³ mm

GLASS 20 FXAA JUMBO ELETRIC AUTOMATIC JUMBO

Modelo especial projetado para operar em fabricas onde faz-se necessário uma operação contínua para alimentar maquinas e linhas de produção com placas de vidro plano com grandes dimensões tipo jumbo com até 1200 kg. Possui sistema automatizado que permite bascular a placa para operar na posição horizontal ou vertical, sua estrutura especial contém 20 ventosas bem distribuídas com válvulas isoladoras que possibilitam operar com placas finas e delicadas ou grossas de tamanhos variados.

ENERGIA TEAR.jpg
glass 20 jumbo.jpg

Principais Características:


• Bomba de vácuo especial elétrica a óleo de alta aspiração;

• Sistema duplo com reservatório adicional de vácuo;

• Dupla válvula de segurança;

• Estrutura especial com ajustes extensivo das ventosas;

• Basculamento 90° automatizado;

• Tomada elétrica de encaixe com trava de segurança;

• Válvula isoladora em cada ventosa;

• Ventosas de borracha ultra resistentes e de fácil reposição;

• Cabo ergonômico;

• Alça reforçada com ajustagem pendular;

Acessórios:

• Dispositivo de alarme sonoro contra queda de pressão;

• Controle remoto;

Bomba de vácuo auxiliar de emergência com bateria recarregável;

• Giroscópio;

• Rotação 360° automatizada;

Modelo

VG20FXAA-J

Modelo

Capacidade

Medidas (mm)

VG20FXAA-J

1200 KG

Largura: 2500¹ / Comp.: 5000²

Ficha Técnica
Catálogo

Medidas externas das ventosas: ¹ largura - ² comprimento

N° de ventosas: 20

Tamanho mínimo da placa: 1600 x 3000mm (máximo: 3000 x 6000mm)

Alimentação elétrica: 380 / 220V - 60 Hz (50Hz)

Ruído: dB (A): =49;

ART CREA, manual de instrução e manutenção;

CONFORME: NRs 10/11/12.

WhatsApp Image 2020-10-07 at 16.25.21 (1
VENTOSA VERSATILE  GLASS 8 (22).jpg
VENTOSA VERSATILE  GLASS 8 (21).jpg
